Системы промышленной и гражданской вентиляции часто требуют удаления загрязнённого воздуха из верхних зон помещений – цехов, торговых центров, складов, бассейнов. Традиционные канальные вентиляторы не всегда эффективны при большой длине воздуховодов, а настенные модели создают шум. Оптимальной альтернативой становятся агрегаты, монтируемые непосредственно на кровле здания. Вентиляторы крышные размещаются на специальных стаканах или фланцах, забирая отработанный воздух из вертикальных шахт и выбрасывая его в атмосферу. Такое конструктивное решение позволяет экономить внутреннее пространство, снижать уровень шума внутри помещений и эффективно работать с любыми типами кровель – плоских или скатных.
Принцип работы и конструктивные особенности

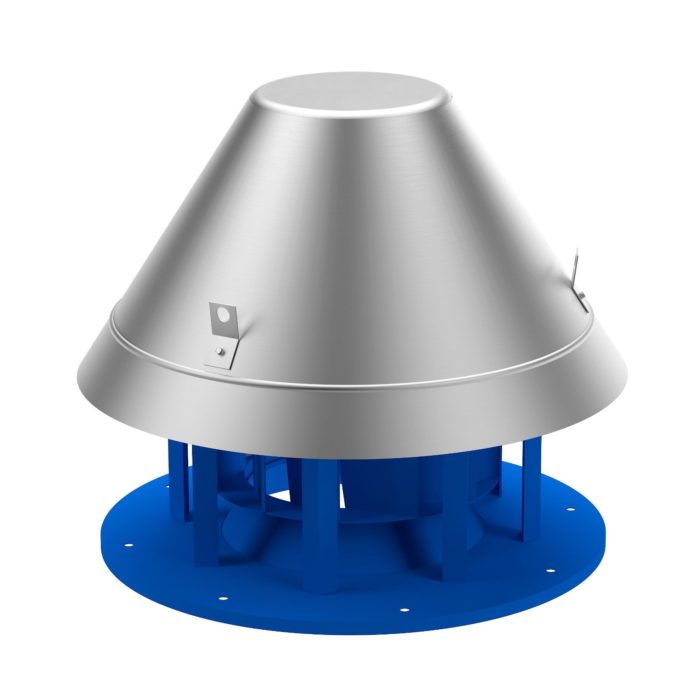

Крышный вентилятор состоит из электродвигателя, рабочего колеса (осевого, центробежного или диагонального типа), корпуса с защитным козырьком и виброизолирующего основания. Воздух засасывается через нижний патрубок, соединённый с вертикальной шахтой, затем проходит через лопасти и выбрасывается наружу. В осевых моделях воздушный поток движется вдоль оси вращения – они производительны, но создают небольшое давление. Центробежные (радиальные) вентиляторы имеют улиткообразный корпус и обеспечивают высокое давление, необходимое для длинных воздуховодов. Отдельный класс – малошумные крышные вентиляторы с диагональными колёсами, которые сочетают компактность и низкий уровень шума (до 45 дБ).
По способу защиты от осадков различают зонтичные и моноблочные исполнения. Зонтичные имеют съёмный козырёк, просты в обслуживании, но требуют дополнительной защиты двигателя. Моноблочные полностью герметичны – двигатель и подшипники закрыты от дождя и снега. Для агрессивных сред корпус и лопасти изготавливают из нержавеющей стали или с полимерным покрытием.
Преимущества использования крышных вентиляторов
Переход на крышные вытяжные установки даёт ряд значимых плюсов по сравнению с другими типами вентиляционного оборудования:
- Экономия полезной площади – все агрегаты находятся на кровле, не занимая места внутри цеха или офиса.
- Низкий уровень шума внутри здания – двигатель и вентилятор отделены от помещений перекрытием, звук не проникает в рабочую зону.
- Высокая производительность – от 500 до 50 000 м³/час, что позволяет обслуживать как небольшие кафе, так и крупные заводские цеха.
- Возможность работы при отрицательных температурах – специальные подогреваемые стаканы и термостойкие подшипники обеспечивают запуск даже при -30°C.
- Простой монтаж и обслуживание – вентилятор крепится на стакан с помощью фланцев, доступ для чистки и замены деталей осуществляется с кровли через люк.
- Энергоэффективность – современные модели оснащаются частотными преобразователями, регуляторами скорости и датчиками качества воздуха, что экономит до 40% электроэнергии.
Критерии выбора и особенности монтажа
При подборе крышного вентилятора важно учитывать несколько параметров. В первую очередь – необходимый расход воздуха (кратность обмена по СНиП) и полное давление, которое требуется для преодоления сопротивления воздуховода и шахты. Ошибки в расчёте приведут либо к недостаточной вытяжке, либо к перегреву двигателя. Для помещений с повышенной взрывоопасностью (ГРП, котельные, покрасочные камеры) выбирают взрывозащищённые версии во взоболочке. Для кухонь и заведений общепита – жиростойкие модели с лёгкосъёмными фильтрами. По напряжению вентиляторы бывают однофазные (220 В) для небольших объектов и трёхфазные (380 В) для промышленности.
Монтаж крышного вентилятора требует соблюдения правил: стакан должен быть жёстко закреплён к несущим конструкциям кровли, с герметизирующей прокладкой и виброизоляторами. Отверстие в кровле гидроизолируют – через узел прохода. Высота патрубка над кровлей для плоских крыш – не менее 300 мм, для скатных – 500 мм. Обязательна установка обратного клапана или заслонки, чтобы предотвратить опрокидывание тяги при выключенном вентиляторе. После монтажа проверяют балансировку рабочего колеса и затяжку всех креплений.
Таким образом, правильно подобранный и установленный крышный вентилятор обеспечивает надёжное удаление отработанного воздуха, экономит пространство и снижает шум, оставаясь при этом простым в обслуживании. Регулярная очистка лопастей от пыли и смазка подшипников раз в два года продлевают срок службы агрегата до 10–15 лет.
