Мостовые краны: конструкция, эксплуатация и современные решения

Мостовой кран представляет собой грузоподъемную машину циклического действия, предназначенную для перемещения различных грузов в пределах производственного цеха, складского комплекса или открытой площадки. Основная конструктивная схема включает в себя мост, который опирается на крановый путь посредством ходовых колес, и грузовую тележку, перемещающуюся вдоль моста. Такая компоновка обеспечивает обслуживание значительной прямоугольной зоны, что делает мостовые краны незаменимыми в металлургии, машиностроении, строительной индустрии и на транспортных терминалах.

Современный рынок предлагает множество модификаций, отличающихся грузоподъемностью, пролетом, скоростными характеристиками и системой управления. Для понимания всего многообразия и выбора оптимальной модели стоит обратиться к профильным ресурсам, таким как https://lemmens-crane.ru, где представлены актуальные данные по техническим параметрам и условиям поставки. Однако прежде чем принимать решение, необходимо детально разобраться в устройстве, классификации и правилах эксплуатации этих сложных механизмов.

Исторически первые мостовые краны приводились в движение мускульной силой или водяными колесами, но с развитием электричества в конце XIX века они получили мощный импульс к совершенствованию. Сегодня это высокотехнологичные агрегаты, способные работать в автоматическом режиме и интегрироваться в общую систему управления производством.

Конструктивные особенности мостовых кранов

Основными несущими элементами являются главные балки моста, которые могут иметь коробчатое или решетчатое сечение. Коробчатые балки обеспечивают высокую жесткость и защиту от воздействия агрессивных сред, тогда как ферменные конструкции легче и удобнее при монтаже на больших пролетах. По торцам моста установлены концевые балки с ходовыми колесами, которые приводятся в движение механизмом передвижения крана. В свою очередь, грузовая тележка несет на себе механизм подъема, включающий электродвигатель, редуктор, тормозную систему и барабан для навивки каната. Полиспастная схема с кратностью, определяемой числом ветвей каната, позволяет увеличить тяговое усилие и плавно регулировать скорость подъема.

К числу ключевых узлов относятся:

• крюковая подвеска, которая может быть однорогой или двурогой в зависимости от массы груза;
• грузозахватные органы — грейферы для сыпучих материалов, магнитные шайбы для ферромагнитных изделий, спредеры для контейнеров;
• система троллейного шинопровода, обеспечивающая питание электродвигателей тележки и крана в целом;
• кабельный барабан или гибкий кабельный ввод для подачи напряжения на движущиеся части;
• концевые выключатели, ограничивающие ход тележки и крана, а также ограничители грузоподъемности, предотвращающие перегрузку;
• анемометры, устанавливаемые на кранах, работающих на открытом воздухе, для контроля скорости ветра.

Металлоконструкция крана испытывает значительные статические и динамические нагрузки, поэтому при проектировании особое внимание уделяется расчету на усталостную прочность и устойчивость. Сварные швы и болтовые соединения должны регулярно проходить неразрушающий контроль методом ультразвуковой или магнитной дефектоскопии. Жесткость моста определяет точность позиционирования груза и влияет на срок службы подкрановых балок и рельсового пути.

Типы мостовых кранов по конструктивному исполнению

По способу опирания на крановый путь различают опорные и подвесные краны. Опорные краны устанавливаются на рельсы, закрепленные на подкрановых балках, которые монтируются на колоннах или стенах здания. Они применяются в пролетах от 10 до 50 метров и более и способны перемещать грузы массой до сотен тонн. Подвесные краны, в отличие от опорных, движутся по монорельсу, закрепленному к потолочным фермам или балкам перекрытия. Их грузоподъемность ограничена обычно 10–15 тоннами, но они экономичнее и не требуют массивных колонн.

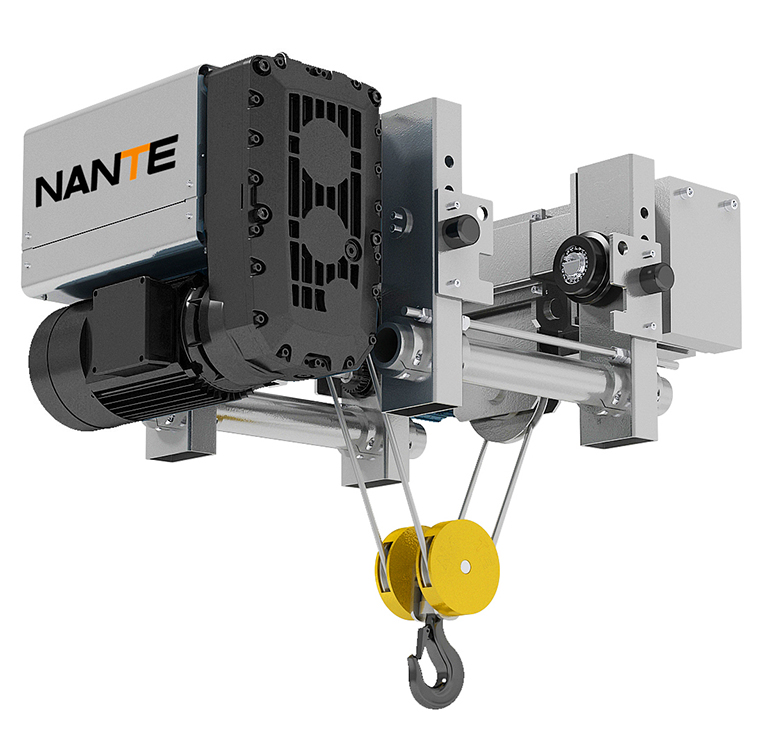

По числу главных балок различают однобалочные и двухбалочные краны. Однобалочные (кран-балки) имеют одну несущую балку, по которой перемещается электроталь или тельфер. Они легче, дешевле и удобны для малых пролетов. Двухбалочные краны обладают большей жесткостью и грузоподъемностью, позволяют размещать тележку между балками или на них, что расширяет функциональность. Также существуют специальные краны — магнитные, грейферные, литейные, с поворотной стрелой и другие, адаптированные для конкретных технологических операций.

• Опорные краны — наиболее распространенный тип для тяжелого производства.
• Подвесные краны — идеальны для легкой промышленности и складских помещений с ограниченной высотой.
• Однобалочные краны — часто используют в ремонтных и инструментальных цехах.
• Двухбалочные краны — обязательны при работе с крупногабаритными и тяжеловесными грузами.
• Специализированные краны — снабжаются дополнительными механизмами, например, для кантовки или фиксации груза.

Классификация по режиму работы и грузоподъемности

В соответствии с международными стандартами, мостовые краны подразделяются на группы классификации (А1–А8) в зависимости от интенсивности использования и уровня нагрузок. Легкий режим (А1–А3) характерен для кранов, работающих эпизодически, например, в ремонтных мастерских. Средний режим (А4–А5) применяется в цехах серийного производства, где циклы повторяются несколько раз в час. Тяжелый режим (А6–А8) необходим для металлургических и литейных производств, где кран работает практически непрерывно, перемещая расплавленный металл или тяжелые заготовки.

По грузоподъемности краны могут варьироваться от 5 до 500 тонн и более. При этом выбор конкретного типоразмера зависит от массы перемещаемых изделий, требуемой скорости подъема и частоты операций. Важным параметром является также пролет — расстояние между осями рельсов, которое может достигать 30–40 метров для стандартных цехов и превышать 60 метров для специальных объектов.

• Краны общего назначения с крюковой подвеской, грузоподъемностью до 50 т, используются в большинстве промышленных цехов.
• Специализированные краны — литейные, коксовые, магнитные, грейферные — оснащаются дополнительными механизмами и системами защиты.
• Краны с двумя и более грузовыми тележками позволяют синхронизировать подъем длинномерных грузов.
• Тихоходные краны с частотным регулированием скорости обеспечивают высокую точность наводки при монтаже оборудования.

Факторы выбора мостового крана

При выборе крана необходимо учитывать не только грузоподъемность и пролет, но и условия эксплуатации: температуру воздуха, влажность, запыленность, агрессивность среды (наличие кислот, щелочей, солей). Для взрывоопасных зон требуются краны с искробезопасным исполнением и специальной защитой электрооборудования. Также важны высота подъема груза, скорость передвижения всех механизмов, точность остановки и плавность хода. Нередко заказчики обращают внимание на уровень шума, эргономику рабочего места крановщика и удобство технического обслуживания.

Существенное влияние на выбор оказывает и система управления: кнопочный пост, кабина с джойстиками или радиопульт. Для кранов, работающих в автоматических линиях, необходима интеграция с программируемыми логическими контроллерами (ПЛК) и системами верхнего уровня. Кроме того, важно оценить стоимость владения, включающую затраты на электроэнергию, расходные материалы (канаты, смазки, тормозные колодки) и периодичность ремонтов.

Электрическое оборудование и системы управления

Сердцем электросистемы являются крановые электродвигатели с фазным ротором или короткозамкнутые, работающие в повторно-кратковременном режиме (ПВ). Значение ПВ показывает относительную длительность включения и напрямую влияет на нагрев обмоток и допустимую нагрузку. Для плавного пуска и регулирования скорости используются резисторы в цепи ротора или, в более современных версиях, частотные преобразователи. Инверторное управление позволяет снизить пусковые токи, уменьшить динамические нагрузки на механизмы и экономить электроэнергию.

Управление краном может осуществляться из кабины крановщика, которая перемещается вместе с тележкой, или дистанционно с помощью радиоканала. Радиопульт дает возможность оператору находиться в непосредственной близости от груза, что повышает видимость и безопасность строповки. Микропроцессорные контроллеры обрабатывают сигналы от датчиков положения, нагрузки и скорости, формируя оптимальные алгоритмы работы. В системах с программным управлением реализуются автоматические циклы: подъем на заданную высоту, перемещение по маршруту, опускание с замедлением перед касанием опорной поверхности.

Кроме того, в состав электрооборудования входят:

• тормозные магниты и гидравлические толкатели, обеспечивающие надежное удержание груза в статике;
• пускорегулирующая аппаратура — контакторы, реле, предохранители;
• система защиты от перекоса моста, корректирующая положение крана на рельсах;
• устройства плавного пуска и торможения, снижающие рывки;
• сигнальные устройства (звуковые и световые) для оповещения персонала.

Техническое обслуживание и диагностика

Регламентные работы включают ежесменный осмотр, еженедельное техническое обслуживание и периодические плановые ремонты. При ежесменном осмотре проверяются состояние канатов, крепление болтовых соединений, уровень масла в редукторах, исправность тормозов и концевых выключателей. Еженедельно производится смазка ходовых колес, подшипников и зубчатых муфт, а также очистка троллейных шин от пыли и нагара. Для смазки применяются специальные мази и масла, устойчивые к высоким температурам и загрязнениям.

Важнейшей частью диагностики является измерение износа рабочих поверхностей: реборд колес, тормозных колодок, шкивов и барабанов. Для этого используются штангенциркули, микрометры и ультразвуковые толщиномеры. Дефектоскопия сварных швов металлоконструкции позволяет выявить зарождающиеся трещины на ранних стадиях. По результатам проверок составляется дефектная ведомость, на основании которой планируется ремонт или замена узлов. Особое внимание уделяется техническому диагностированию тормозной системы, поскольку от нее зависит безопасность удержания груза. Периодически проводятся динамические испытания крана с номинальным грузом для проверки работы всех механизмов в условиях максимальных нагрузок.

• Проверка состояния канатов — обрыв проволок, шаг свивки, наличие коррозии;
• Контроль затяжки анкерных болтов и гаек;
• Замер зазоров в зубчатых зацеплениях редукторов;
• Регулировка колодочных и дисковых тормозов;
• Калибровка ограничителей грузоподъемности и указателей нагрузки;
• Осмотр изоляции электрических проводов и контактных соединений.

Монтаж и сдача в эксплуатацию

Монтаж мостового крана — ответственный этап, требующий высокой квалификации и строгого соблюдения проектной документации. Работы начинаются с проверки состояния кранового пути: прямолинейности рельсов, их горизонтальности и надежности крепления к подкрановым балкам. Затем производится сборка моста на земле или непосредственно на рельсах с использованием домкратов и монтажных тележек. Крупные узлы строповятся и поднимаются с помощью автокранов или лебедок. Особое внимание уделяется соосности ходовых колес и правильности установки буферных устройств.

После механической сборки выполняется подключение электрооборудования, настройка защит и проверка правильности фаз. Пусконаладочные работы включают опробование всех механизмов на холостом ходу, затем под нагрузкой, постепенно увеличивая массу до номинальной. В процессе наладки регулируются тормозные моменты, задаются уставки ограничителей, проверяется работа концевых выключателей. По завершении монтажа составляется акт сдачи-приемки, и кран регистрируется в органах Ростехнадзора, после чего допускается к эксплуатации.

Безопасность при работе с мостовым краном

Эксплуатация мостового крана сопряжена с повышенной опасностью, поэтому соблюдение правил безопасности является обязательным для всех участников процесса — крановщика, стропальщика, ремонтного персонала. Перед началом смены крановщик обязан проверить исправность всех механизмов, наличие ограждений и блокировок. Стропальщик должен правильно выбрать такелажную оснастку в соответствии с массой и конфигурацией груза, а также оценить устойчивость груза при подъеме. Категорически запрещается поднимать груз с находящимися под ним людьми или перемещать его над рабочими местами.

Системы защиты включают:

• ограничители грузоподъемности, отключающие механизм подъема при превышении допустимой массы;
• концевые выключатели, предотвращающие выход тележки за пределы моста и выход крана за пределы кранового пути;
• блокировку хода при открытой двери кабины или отсутствии контакта с радиопультом;
• аварийный останов — отдельную кнопку, обесточивающую главный двигатель;
• защиту от грозовых перенапряжений (для наружных кранов).

Кроме того, регулярно проводятся инструктажи и тренировки по действиям в нештатных ситуациях — обрыв каната, заклинивание тележки, потеря управления. Все операции по монтажу и демонтажу крана должны выполняться с применением специальных строповочных схем и грузозахватных приспособлений, исключающих перекосы и падения. Соблюдение графиков планово-предупредительных ремонтов (ППР) существенно снижает риск внезапных отказов.

Современные тенденции и инновации в краностроении

В последние годы активно внедряются системы интеллектуального управления на базе искусственного интеллекта и машинного зрения. Камеры и лазерные сканеры определяют координаты груза и препятствий, позволяя автоматически строить траекторию перемещения без участия оператора. Технология предиктивной аналитики использует данные с датчиков вибрации, температуры и тока для прогнозирования остаточного ресурса узлов и своевременного предупреждения поломок. Это особенно актуально для кранов тяжелого режима, где простои обходятся дорого.

Энергоэффективность достигается за счет применения синхронных двигателей с постоянными магнитами и рекуперации энергии торможения в сеть. Частотные преобразователи нового поколения обеспечивают плавное регулирование скорости с точностью до долей оборота, что критично при монтаже высокоточного оборудования. Также развиваются системы дистанционного мониторинга через интернет, позволяющие инженерному центру удаленно контролировать состояние кранового парка и оперативно реагировать на отклонения.

Среди инновационных решений можно выделить:

• безредукторные приводы с прямым моментом, повышающие КПД и снижающие шум;
• композитные материалы для изготовления легких ферм, уменьшающих собственный вес крана;
• системы автоматического позиционирования с точностью до миллиметра;
• интерактивные пульты управления с сенсорными экранами и обратной связью;
• использование беспроводных зарядных устройств для датчиков.

Таким образом, мостовой кран эволюционирует от простого подъемного механизма к высокотехнологичному роботизированному комплексу. Однако базовые принципы — надежность, безопасность и производительность — остаются неизменными.
