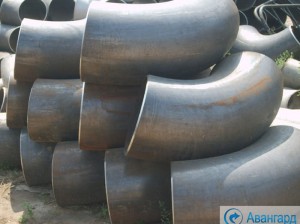

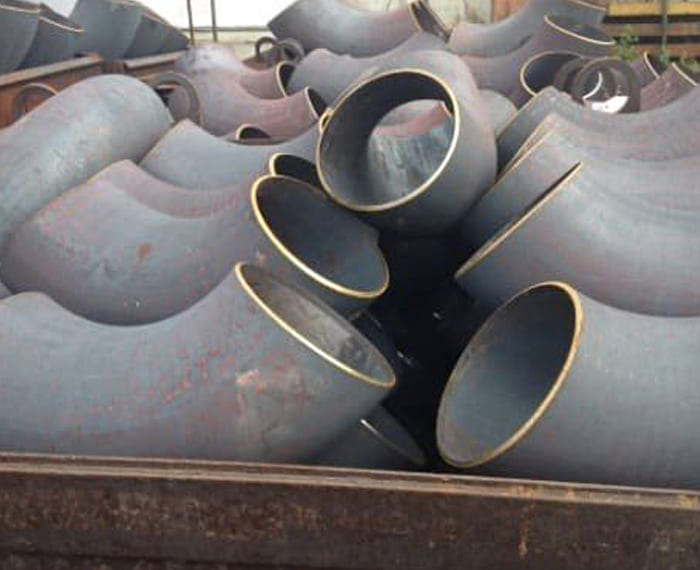

Отводы стальные 76 мм: конструктивные особенности и сферы применения

В сфере промышленного трубопроводного транспорта одним из ключевых элементов, обеспечивающих надежность и долговечность магистралей, являются соединительные детали. Среди них особое место занимают отводы, позволяющие изменять направление потока рабочей среды под заданным углом. Стальные отводы диаметром 76 мм находят широкое применение в самых разных отраслях — от коммунального хозяйства до тяжелой промышленности, и их характеристики напрямую влияют на безопасность и эффективность всей системы. При выборе этих изделий важно учитывать не только геометрические параметры, но и способ изготовления, марку стали, а также соответствие нормативной документации. Ознакомиться с актуальными типоразмерами и техническими условиями можно по ссылке https://www.polycoat.ru/otvody-gost-17375-2001-du-76.html, где представлена детальная информация о продукции, соответствующей строгим стандартам качества. В настоящем обзоре будут рассмотрены основные типы стальных отводов на 76 мм, их конструктивные различия, преимущества и критерии грамотного подбора для конкретных эксплуатационных условий, что позволит сделать осознанный выбор без риска для целостности трубопровода.

Классификация стальных отводов по способу производства

Технология изготовления отводов определяет их прочностные характеристики, устойчивость к внутреннему давлению и коррозионную стойкость. Для диаметра 76 мм применяются несколько основных методов, каждый из которых имеет свои сильные и слабые стороны, что напрямую влияет на область применения детали.

Цельнотянутые (бесшовные) отводы

Изделия, полученные методом горячего или холодного деформирования из цельной заготовки (трубы или прутка), отличаются отсутствием сварных швов. Это обеспечивает высокую однородность структуры металла и делает их идеальным решением для систем с высоким давлением, агрессивными средами и перепадами температур. Бесшовные отводы на 76 мм обладают максимальной усталостной прочностью и часто применяются в нефтегазовой, химической и энергетической промышленности. Их основной недостаток — более высокая стоимость по сравнению со сварными аналогами, однако она полностью оправдана там, где безопасность выходит на первый план.

Сварные (шовные) отводы

Эти детали изготавливаются из листового проката или электросварной трубы путем гибки и последующей сварки продольного или спирального шва. Для диаметра 76 мм чаще всего используются секторные (составные) сварные отводы, которые собираются из нескольких сегментов, или гнутые, сформированные из целой трубы. Главное преимущество — доступная цена и возможность производства практически любого угла поворота. При этом качество шва должно быть подтверждено методами неразрушающего контроля (рентгенография, ультразвук), особенно если трубопровод работает под давлением. Для неответственных сетей водоснабжения и канализации такие отводы являются экономически оправданным выбором.

Штампосварные отводы

Комбинированный метод, при котором половинки отвода штампуются из листа, а затем свариваются между собой двумя продольными швами. Эти изделия сочетают в себе относительно высокую точность геометрии и умеренную себестоимость. Отводы 76 мм данного типа часто встречаются в системах теплоснабжения и технологических трубопроводах средних категорий. Важно, чтобы сварочные работы выполнялись по аттестованной технологии, а готовая деталь проходила термическую обработку для снятия внутренних напряжений.

Конструктивные параметры и их влияние на эксплуатацию

Помимо способа изготовления, критическое значение имеют радиус изгиба, угол поворота и толщина стенки отвода. Для диаметра 76 мм стандартом предусмотрены два основных типа радиусов: короткий (1,0 DN) и длинный (1,5 DN). Выбор радиуса определяет гидравлическое сопротивление и габариты узла: длинные отводы создают меньшее сопротивление и более щадяще воздействуют на перекачиваемую среду, но требуют больше места для монтажа. Короткие отводы компактны, но провоцируют турбулентность и повышенный износ внутренней поверхности в зоне поворота.

Угол отвода — еще один важнейший параметр. Наиболее распространены углы 45, 60 и 90 градусов, однако при необходимости могут быть изготовлены изделия и с другими градусными мерами. Для трубопроводов сложной конфигурации нередко применяются отводы 76 мм с углом 30° или даже 15°, что позволяет плавно обходить препятствия без резких изменений вектора потока. Толщина стенки выбирается исходя из рабочего давления и температуры среды: для высоконапорных магистралей она может достигать 8-10 мм, тогда как для безнапорных систем достаточно 3-4 мм.

Материалы и защитные покрытия

Сталь для отводов подбирается с учетом коррозионной активности транспортируемого вещества. Углеродистые стали марок Ст20 и 09Г2С — наиболее ходовые варианты для общепромышленных сред. Для агрессивных жидкостей и газов используются низколегированные и нержавеющие стали (12Х18Н10Т, AISI 304/316), которые обладают устойчивостью к химическому воздействию. Кроме того, для защиты от внешней среды отводы 76 мм могут иметь антикоррозионные покрытия — цинкование, эпоксидную или полиуретановую изоляцию, а также двухслойные лакокрасочные системы. Выбор покрытия определяется условиями прокладки (подземная, надземная, внутри помещений) и требованиями заказчика.

Области применения стальных отводов 76 мм

Универсальность данного типоразмера обусловлена оптимальным соотношением пропускной способности и компактности. Отводы 76 мм активно используются в системах отопления, горячего и холодного водоснабжения жилых и промышленных объектов. В нефтегазовом секторе они служат для соединения промысловых трубопроводов, обвязки насосного оборудования и запорной арматуры. Химическая промышленность задействует эти детали в технологических линиях по транспортировке кислот, щелочей и органических растворителей (при условии использования коррозионностойких материалов).

В энергетике отводы 76 мм находят применение в системах смазки турбин, охлаждения генераторов и паропроводах вспомогательных нужд. Также они востребованы в пищевой промышленности, где требуется частая санитарная обработка, — здесь применяются отводы из нержавеющей стали с зеркальной внутренней поверхностью. Не обходится без них и в сфере ЖКХ — при реконструкции внутриквартальных сетей и вводов в здания. Таким образом, сфера использования охватывает практически все отрасли, где требуется надежное и долговечное соединение труб под углом.

Критерии выбора и проверка качества

При подборе отвода на 76 мм специалисты рекомендуют обращать внимание на маркировку, которая должна содержать информацию о диаметре, угле, радиусе, материале и номере партии. Обязательным условием является наличие сертификата соответствия, подтверждающего проведение механических испытаний, гидроиспытаний (или испытаний на герметичность) и контроля твердости. Визуальный осмотр позволяет выявить видимые дефекты: раковины, трещины, расслоения или глубокие царапины. Для ответственных объектов стоит запрашивать протоколы неразрушающего контроля сварных соединений и ультразвуковое измерение толщины стенки.

Важно также учитывать, что для систем с высокой температурой среды (свыше 300 °C) необходима термообработка отводов после гибки или сварки, чтобы снять остаточные напряжения и предотвратить межкристаллитную коррозию. В таких случаях стоит отдавать предпочтение изделиям, прошедшим полный цикл нормализации или отпуска. Кроме того, при подземной прокладке рекомендуется использовать отводы с усиленной наружной изоляцией, устойчивой к механическим повреждениям и воздействию грунтовых вод.

Практические рекомендации по монтажу

• Подготовка торцов: перед сваркой или резьбовым соединением необходимо тщательно очистить внутреннюю и наружную поверхности отвода от масла, ржавчины и окалины. Для стальных отводов 76 мм часто используют механическую очистку или химическое травление, чтобы обеспечить качественное сцепление сварного шва или герметика.
• Выбор типа соединения: для стационарных магистралей с высоким давлением применяется сварка встык или в раструб. Резьбовые соединения допустимы при диаметре 76 мм только для систем низкого давления (не более 1,6 МПа) и при наличии уплотнительных материалов. Фланцевые отводы удобны для быстроразборных узлов, требующих периодического обслуживания.
• Контроль соосности: при монтаже важно выдержать угол в пределах допуска ±0,5° и обеспечить совпадение осей трубопроводов. Перекосы приводят к дополнительным изгибающим нагрузкам и сокращают срок службы всей системы. Использование шаблонов и уровня обязательно.
• Теплоизоляция: для наружных сетей и систем с горячим теплоносителем отводы 76 мм должны быть покрыты изоляцией (минеральная вата, пенополиуретан), чтобы минимизировать теплопотери и предотвратить образование конденсата на металле.

Нормативная база и стандарты

Производство стальных отводов строго регламентируется межгосударственными и отраслевыми стандартами. Для диаметра 76 мм основным документом является ГОСТ 17375-2001, который устанавливает типы, основные параметры, конструкцию и размеры бесшовных и сварных отводов из углеродистой и легированной стали. В нем оговорены допуски на углы, радиусы, овальность и разностенность, а также методы контроля и правила приемки. Альтернативным стандартом выступает ASTM A234 (для импортных аналогов), однако при работе на территории РФ предпочтительнее руководствоваться требованиями ГОСТ, так как они гарантируют совместимость с отечественным трубным сортаментом и арматурой.

Кроме того, для отводов, работающих под давлением, обязательным является соблюдение требований Правил устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03). Это касается проведения гидравлических испытаний каждым изготовителем, а также подтверждения расчетной толщины стенки на прочность. В спецификациях закупок часто указываются дополнительные условия, такие как ударная вязкость при отрицательных температурах (для северных регионов) или устойчивость к сероводородному растрескиванию (для нефтепромыслов).

Сравнительная характеристика по видам

Для систематизации информации и облегчения выбора приведем краткое сопоставление основных типов отводов 76 мм по ключевым эксплуатационным показателям.

1. Бесшовные (цельнотянутые): максимальная надежность, стойкость к высокому давлению (до 40 МПа) и температуре (до +600 °C), отсутствие сварных швов, но высокая стоимость и ограниченный сортамент по углам (обычно 45°, 60°, 90°). Рекомендуются для критически важных объектов.
2. Сварные из трубы (гнутые): доступная цена, широкий диапазон углов (от 15° до 180°), меньшая металлоемкость. Однако требуют тщательного контроля качества сварного шва и имеют ограничение по давлению (до 16 МПа). Оптимальны для систем средней ответственности.
3. Штампосварные (секторные): хорошая точность геометрии, возможность изготовления из листов любой толщины, универсальность по материалам. Менее прочны, чем бесшовные, но превосходят гнутые по равномерности толщины стенки в зоне изгиба. Часто используются в тепловых сетях.

Таким образом, выбор конкретного типа должен базироваться на технико-экономическом расчете, учитывающем как начальные затраты, так и планируемый срок службы трубопровода. Ошибки на этапе выбора могут привести к преждевременным отказам и дорогостоящим ремонтам.

Особенности эксплуатации и технического обслуживания

Стальные отводы 76 мм, как и любые другие детали трубопровода, нуждаются в периодическом мониторинге состояния. Основная проблема, с которой сталкиваются при эксплуатации, — это эрозионный износ внутренней поверхности в зоне поворота, особенно при транспортировке абразивосодержащих сред (пульпы, суспензии). Для снижения этого эффекта рекомендуется применять отводы с увеличенным радиусом (1,5 DN) или устанавливать защитные вкладыши-бандажи. Также стоит контролировать вибрацию, которая может вызывать усталостное разрушение в сварных швах — для этого используют демпфирующие опоры.

При сезонных колебаниях температуры важна компенсация тепловых расширений. Отводы 76 мм, особенно в жестких сварных системах, должны быть включены в расчет температурных удлинений, иначе в местах изгиба возникают недопустимые напряжения. Если система не имеет естественных компенсаторов, целесообразно использовать отводы с поворотными стыками или встраивать сильфонные компенсаторы рядом с поворотными узлами. Периодическая проверка изоляционных покрытий на целостность поможет предотвратить коррозию под слоем грунта или бетона.

Заключение

Стальные отводы 76 мм представляют собой высокотехнологичную продукцию, от качества которой зависит бесперебойная работа десятков километров трубопроводных сетей. Понимание конструктивных особенностей, различий в способах производства, а также грамотный подход к выбору материала и защитных покрытий позволяют создать долговечную и безопасную инфраструктуру. Применение стандартов, строгий входной контроль и профессиональный монтаж — это три кита, на которых держится успешная эксплуатация любых трубопроводных систем, включающих поворотные элементы. Внимательное отношение к деталям на всех этапах — от проекта до технического обслуживания — гарантирует, что стальные отводы прослужат весь назначенный ресурс без аварий и внеплановых остановок.
