Взрывозащищенные насосы: устройство, классификация и сферы применения

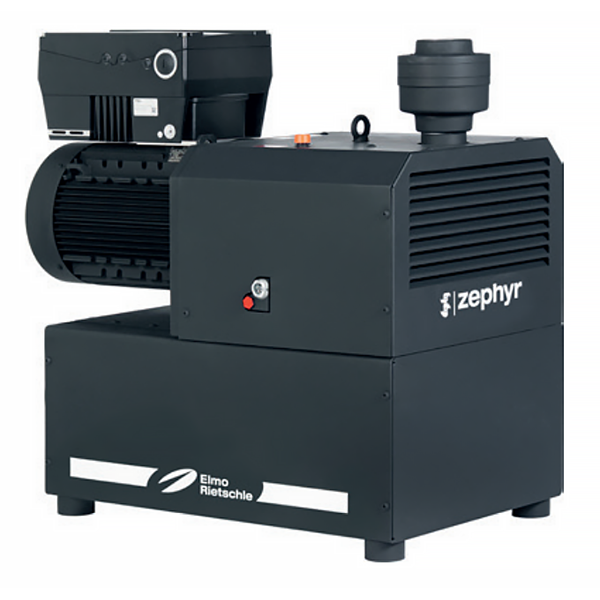

Взрывозащищенные насосы представляют собой сложное инженерное оборудование, предназначенное для перекачивания агрессивных, токсичных, легковоспламеняющихся и горючих сред в условиях потенциально взрывоопасных производств. Их ключевая особенность заключается в том, что при эксплуатации в зонах повышенной опасности, например на нефтегазовых промыслах или химических комбинатах, где малейшая искра способна спровоцировать катастрофу, именно взрывозащищенный вакуумный насос обеспечивает герметичность и безопасность технологического процесса, исключая контакт перекачиваемой среды с атмосферой и предотвращая воспламенение. Конструктивно такие агрегаты оснащаются взрывонепроницаемыми оболочками, специальными уплотнениями, термодатчиками и системами аварийного отключения, что позволяет им соответствовать строгим требованиям нормативных документов, таких как ГОСТ и ПИН. Инженеры-технологи и специалисты по КИПиА рассматривают эти насосы как критически важный элемент инфраструктуры, отказ которого может привести к неконтролируемому выбросу опасных веществ, пожару или объемному взрыву.

Принципиальные конструктивные решения и особенности герметизации

В основе любого взрывозащищенного агрегата лежит принцип локализации возможного внутреннего взрыва или полного исключения искрообразования. Для этого применяются различные типы уплотнений: торцевые, сальниковые с графитовой набивкой, магнитные муфты и сильфонные узлы. Особое внимание уделяется взрывонепроницаемым оболочкам, которые способны выдержать внутреннее давление взрыва и не передать его во внешнюю среду. Класс взрывозащиты, например 1ExdIIBT4, указывает на вид взрывозащиты, категорию и группу взрывоопасной смеси, а также температурный класс. Двигатели таких насосов выполняются либо в взрывонепроницаемом исполнении, либо в продуваемом исполнении с избыточным давлением. В некоторых моделях используется масляный барьер или сухой ход, что предотвращает перегрев подшипниковых узлов.

• Взрывонепроницаемая оболочка (Ex d) — корпус способен выдержать внутренний взрыв и исключить распространение пламени наружу.
• Искробезопасная электрическая цепь (Ex i) — ограничение энергии до уровня, недостаточного для воспламенения.
• Заполнение оболочки маслом или песком (Ex o, Ex q) — изоляция электрических частей от взрывоопасной среды.
• Избыточное давление (Ex p) — подача чистого воздуха или инертного газа внутрь корпуса для вытеснения горючих паров.

Классификация взрывозащищенных насосов по типу перекачиваемой среды

Номенклатура таких агрегатов обширна и делится по нескольким признакам. В первую очередь учитывается химическая активность и физические свойства жидкости. Для перекачки легковоспламеняющихся нефтепродуктов, растворителей, спиртов и сжиженных газов применяются герметичные насосы с магнитной муфтой или экранированным двигателем. Для вязких сред, шламов и загрязненных стоков используются шнековые и винтовые модели с обогревом. Отдельную нишу занимают вакуумные агрегаты, которые создают разрежение в технологических линиях, откачивая парогазовые смеси. Также различают насосы по типу привода: электрические, пневматические и гидравлические. Пневматические модели особенно востребованы в шахтах и на объектах, где использование электричества ограничено правилами безопасности.

1. Динамические насосы (центробежные, вихревые) — для сред с низкой вязкостью и высокими подачами.
2. Объемные насосы (шестеренные, винтовые, пластинчатые) — для вязких, пастообразных и прецизионных дозированных потоков.
3. Струйные и мембранные насосы — для агрессивных жидкостей и газов с абразивными включениями.
4. Вакуумные насосы (водокольцевые, пластинчато-роторные, диффузионные) — для откачки взрывоопасных паров и газов.

Области применения и технологические требования

Нефтегазовая отрасль и нефтехимия

На объектах добычи, транспортировки и переработки углеводородов взрывозащищенные насосы используются для перекачки сырой нефти, газового конденсата, широкой фракции легких углеводородов, а также для подачи ингибиторов коррозии и метанола. В условиях Крайнего Севера и морских платформ к ним предъявляются дополнительные требования по хладостойкости и виброустойчивости. Часто применяются насосные агрегаты с двойным торцевым уплотнением и системой контроля утечек.

Химическая и фармацевтическая промышленность

Здесь критичны не только взрывозащита, но и коррозионная стойкость. Насосы изготавливаются из нержавеющей стали, хастеллоя, титана или фторопласта. Для стерильных производств предусмотрена возможность CIP-мойки и стерилизации паром. Взрывозащита обеспечивается за счет герметичного исполнения и выноса двигателя за пределы опасной зоны.

Энергетика и угольная промышленность

В угольных шахтах и на тепловых электростанциях, работающих на твердом топливе, используются насосы для откачки шахтных вод, содержащих метан, и для подачи топливной пыли в горелки. Здесь широко применяются пневматические и гидравлические модели, а также агрегаты с взрывозащитой вида Ex d и Ex e.

Эксплуатация, обслуживание и критерии выбора

Выбор взрывозащищенного насоса начинается с анализа технологического регламента и класса взрывоопасной зоны. Необходимо учитывать температуру самовоспламенения перекачиваемой среды, категорию и группу взрывоопасной смеси, а также возможные аварийные режимы. При монтаже важно обеспечить надежное заземление, исключить перекосы вала и вибрации. Регламентное обслуживание включает проверку сопротивления изоляции, состояния уплотнений, смазки подшипников и работы датчиков температуры. Категорически запрещается эксплуатировать насос со снятыми или поврежденными взрывозащитными элементами. Для диагностики применяются виброанализаторы, тепловизоры и акустические течеискатели. Современные модели оснащаются системами мониторинга, передающими данные на АСУ ТП.

Таким образом, взрывозащищенные насосы являются не просто оборудованием, а сложным техническим барьером, обеспечивающим промышленную безопасность. Их правильный подбор, квалифицированный монтаж и своевременное обслуживание напрямую влияют на безаварийную работу всего производственного комплекса.
